BAU-ANLEITUNG MITTELGROSSE DRSSTC

PRIMÄR - KONDENSATOR

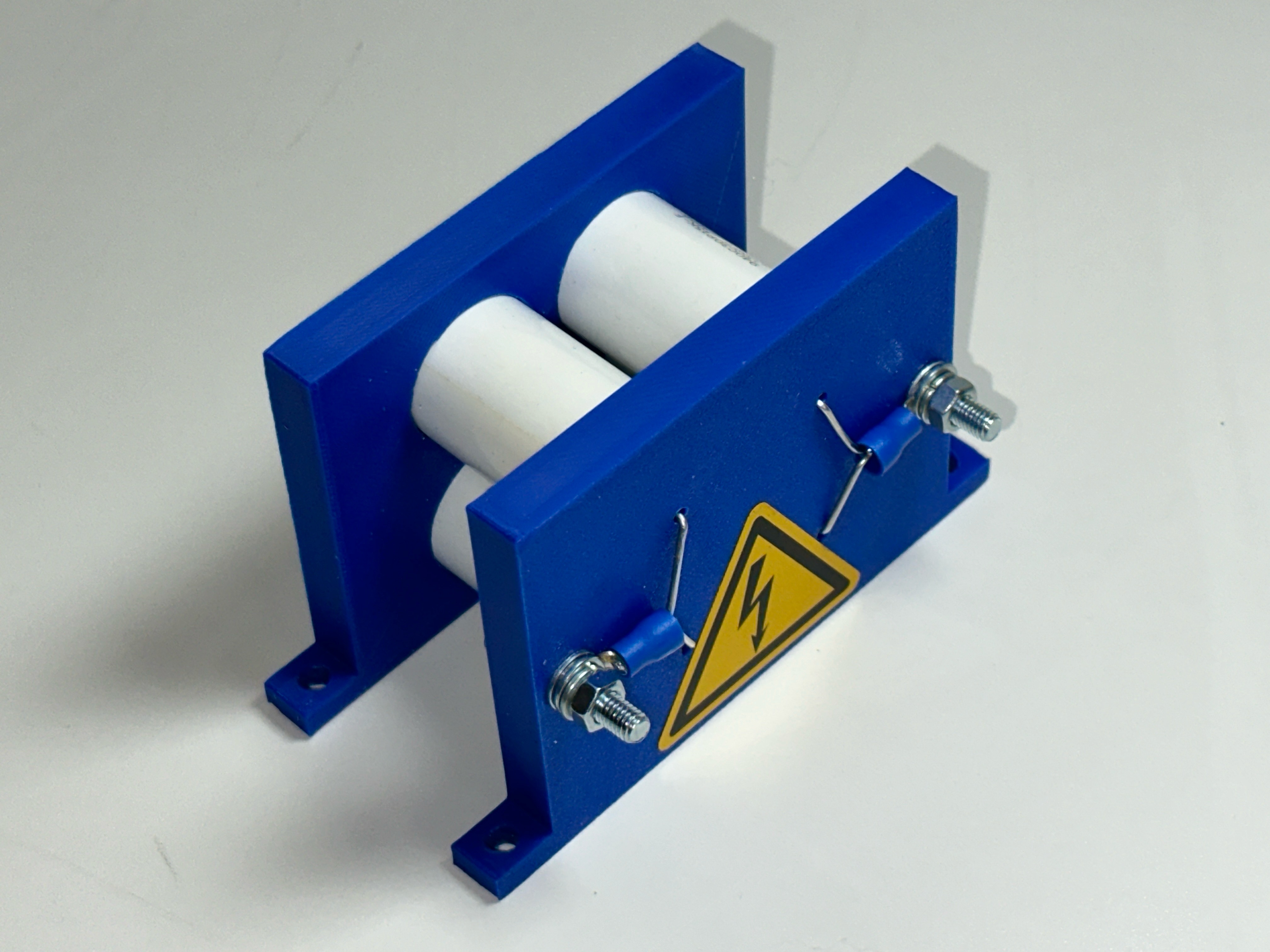

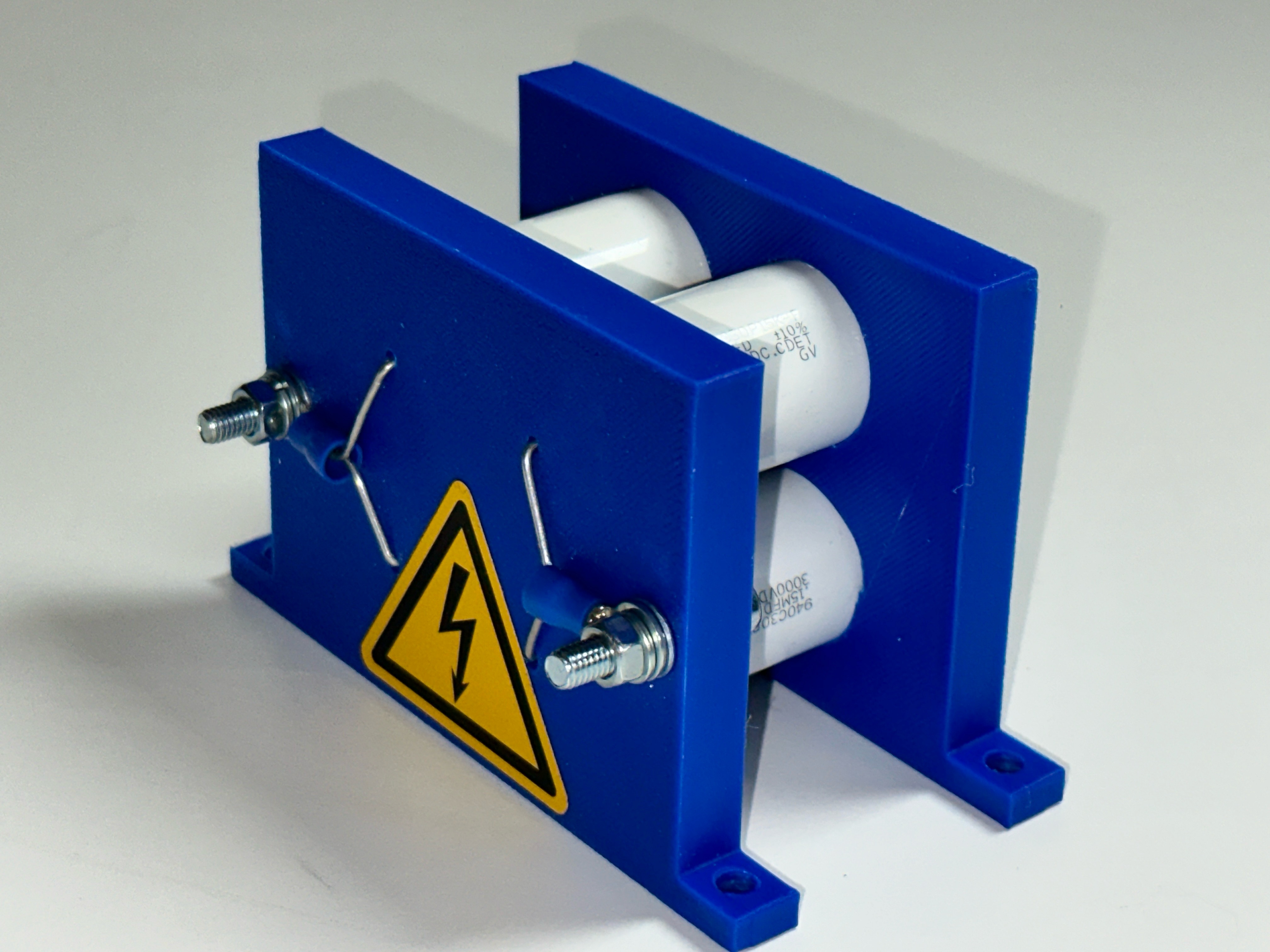

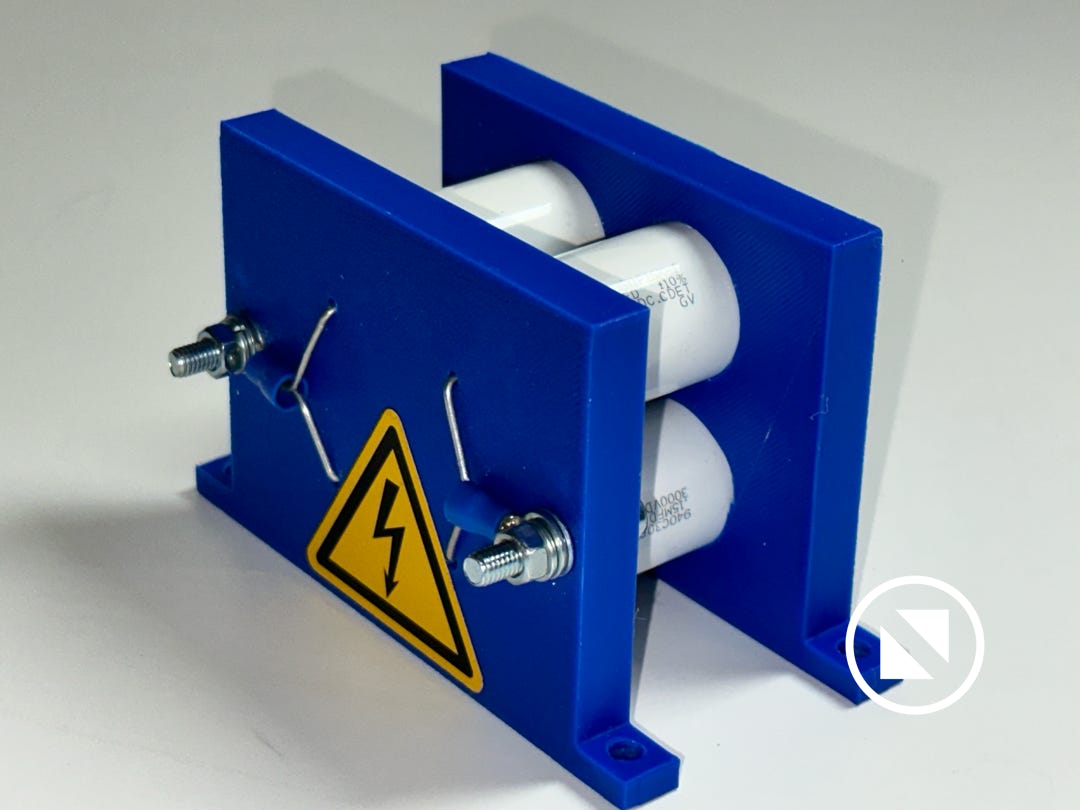

Der Primärkondensator in dieser DRSSTC ist das am einfachsten aufzubauende Bauteil

Aufgrund der Spulendaten und der erzielten Resonanzfrequenz wird eine Gesamtkapazität von 148 nF benötigt.

Verwendet wurden impulsfeste Folienkondensatoren der Firma Cornell Dubilier, Typ 940C30P15K-F.

Diese haben eine Kapazität von 150nF bei einer Spannungsfestigkeit von 3000 V

Durch eine kombinierte Reihen / Parallelschaltung werden so 150 nF bei 6 kV Spannungsfestigkeit erreicht.

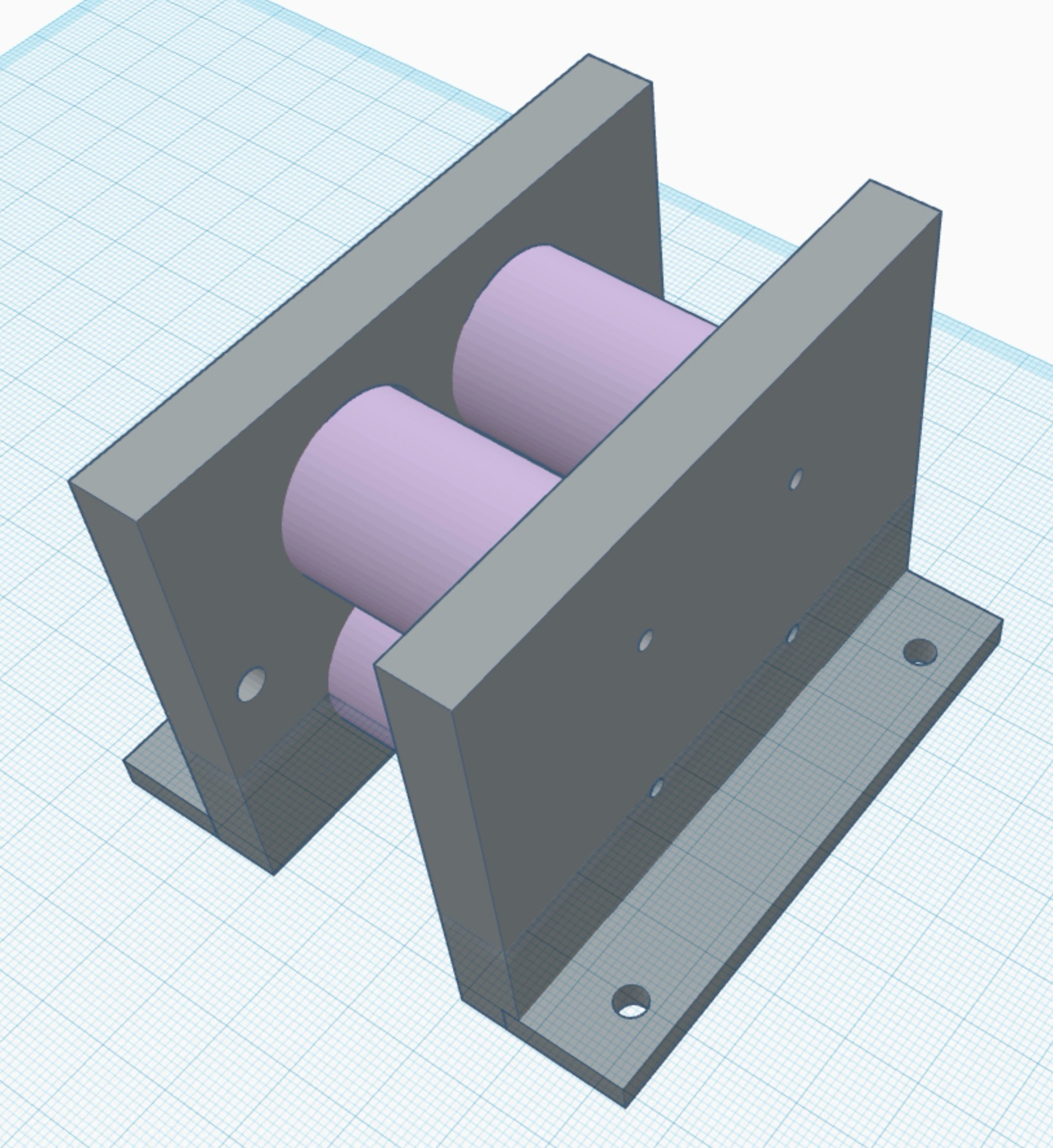

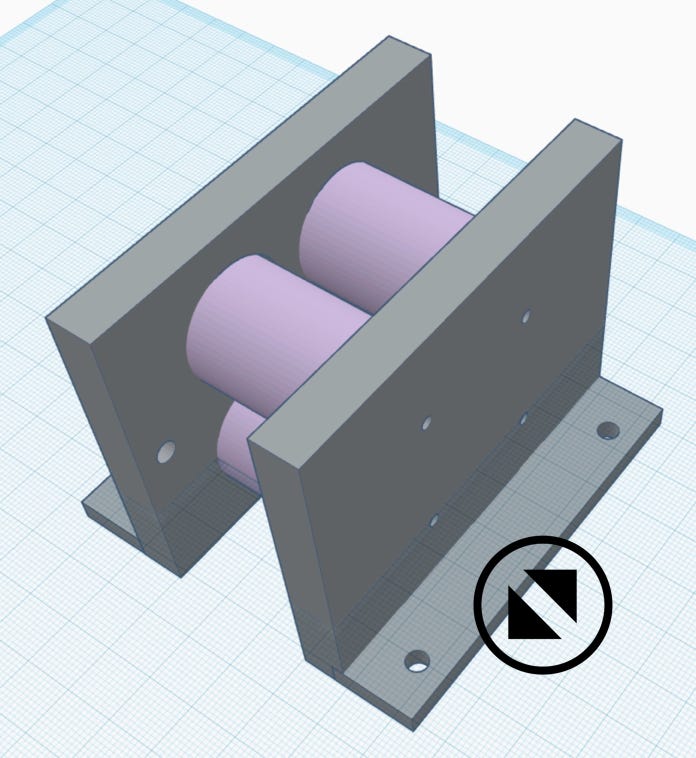

Die Halterung wurde mit dem 3D Drucker gefertigt.
