BAU-ANLEITUNG MITTELGROSSE DRSSTC
ELEKTRONISCHE STEUERUNG

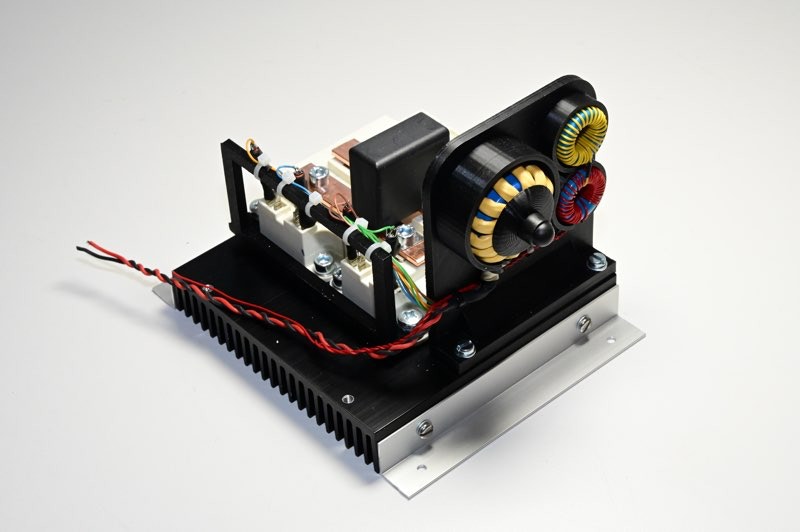

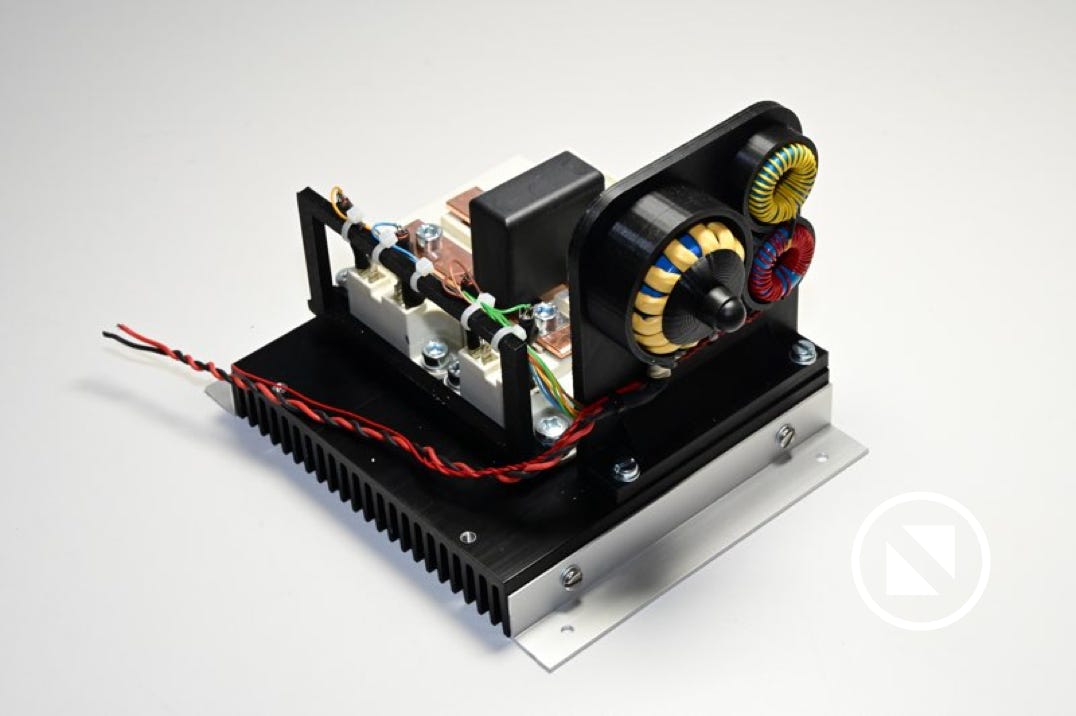

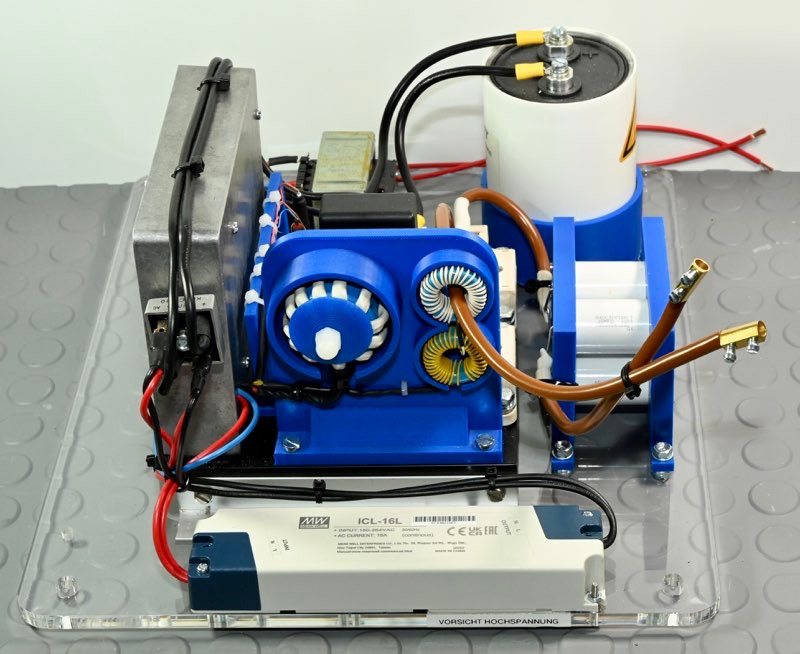

GATE-DRIVE-TRANSFORMER UND FEEDBACK-KERNE

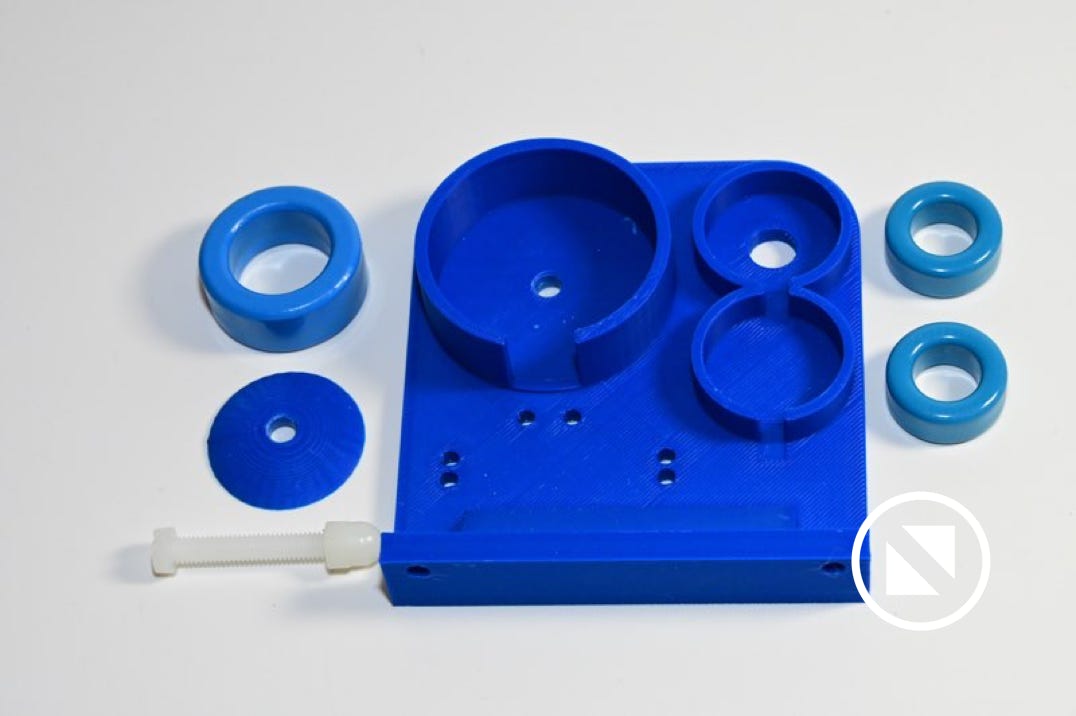

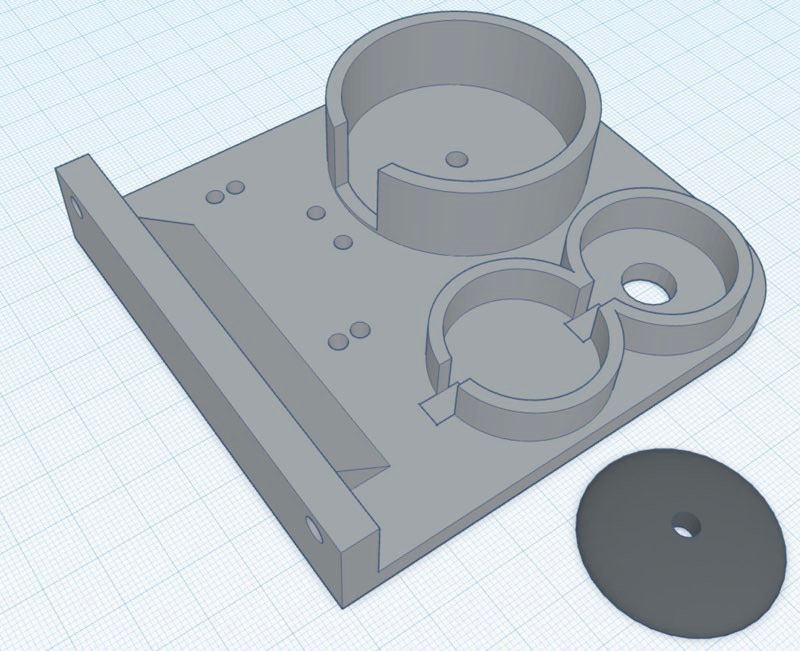

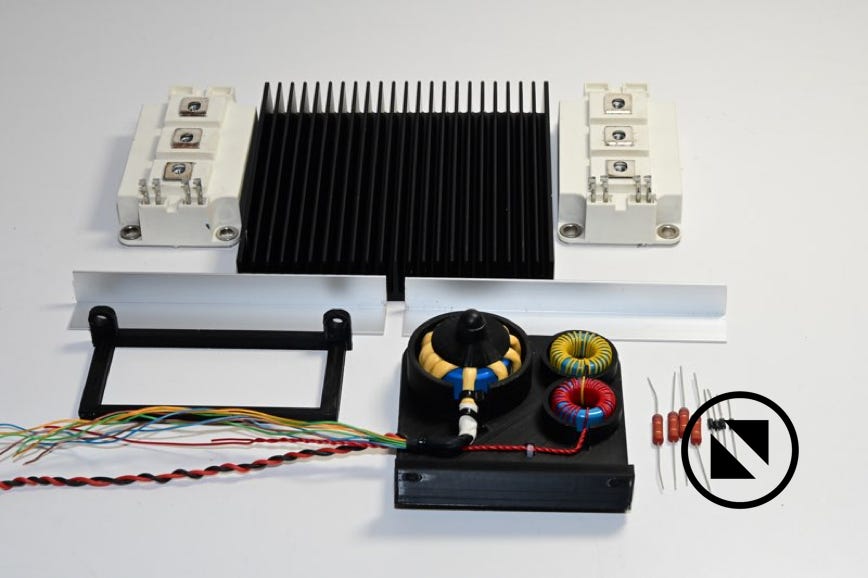

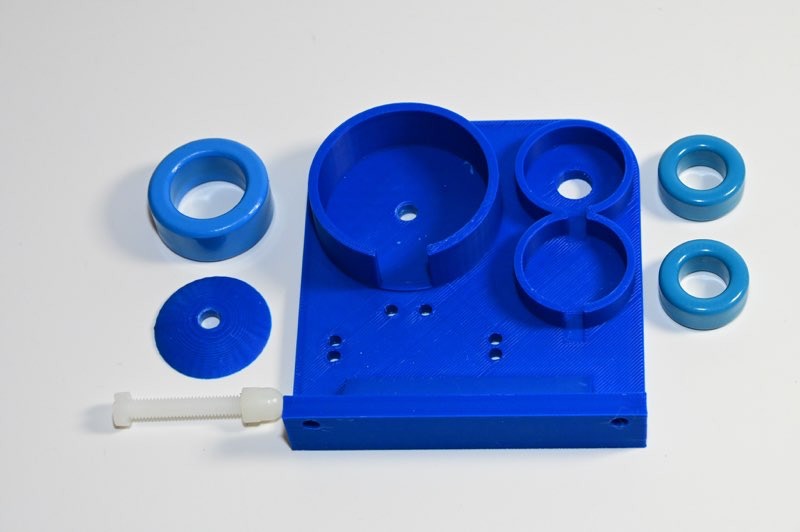

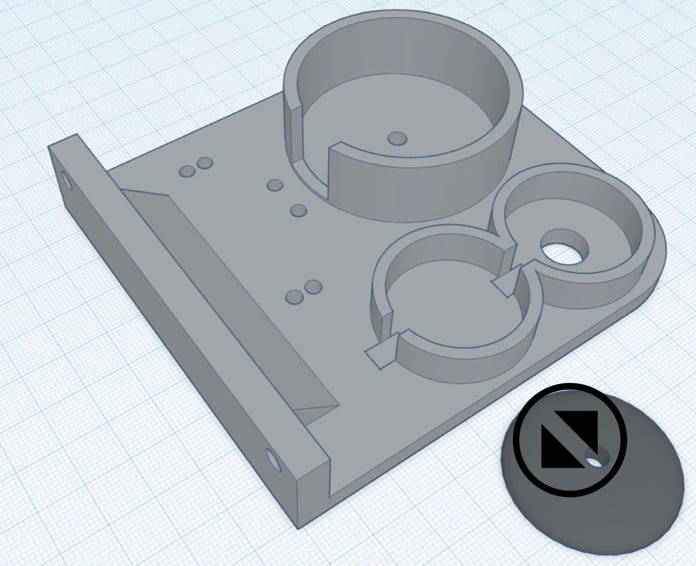

Die Halterung für die Ringkerne stammen aus dem 3D-Drucker.

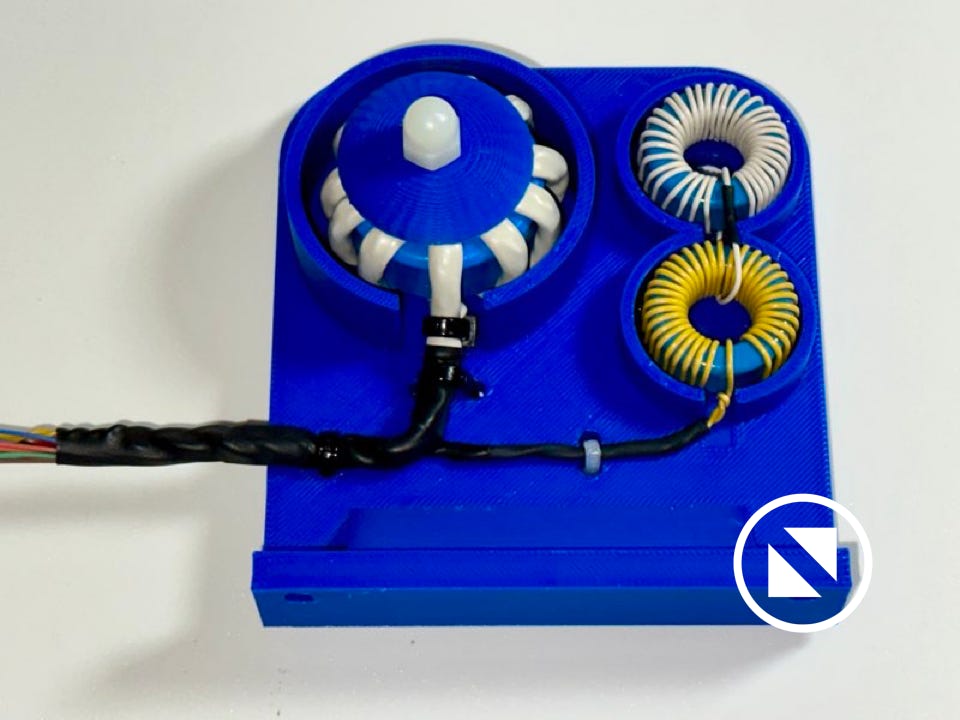

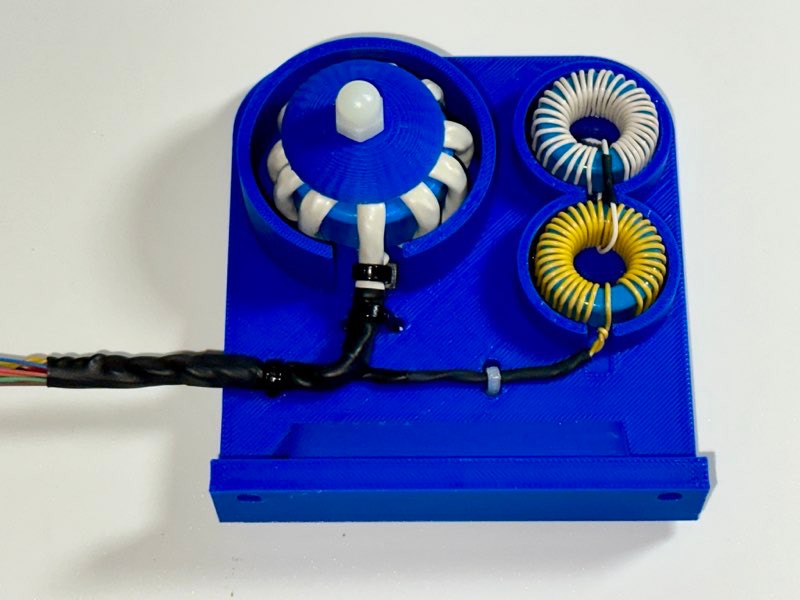

Der Steuerkern zur Ansteuerung der IGBT´s besteht aus 12 Windungen mit CAT5- Kabel.
Die Kerne für das Feedback-Signal leiten im Verhältnis 30:30:1 das Signal in den Controller

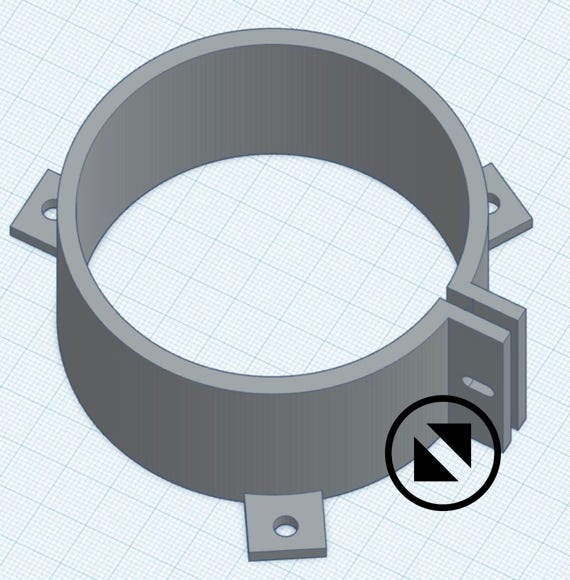

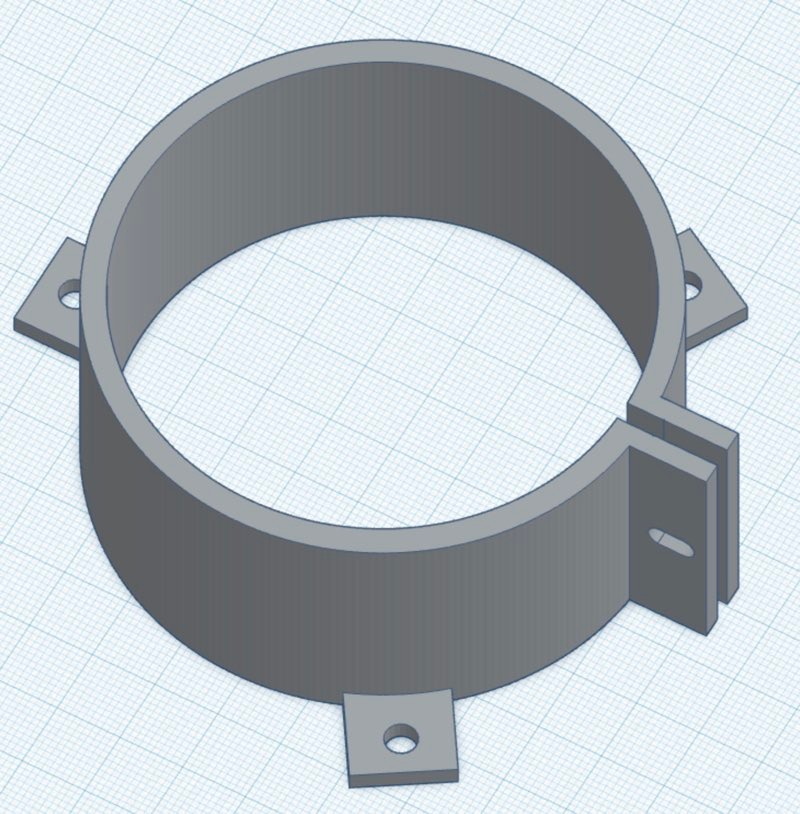

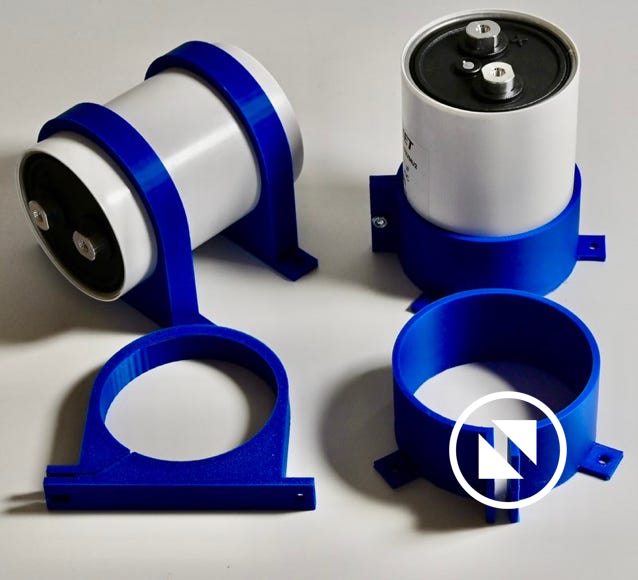

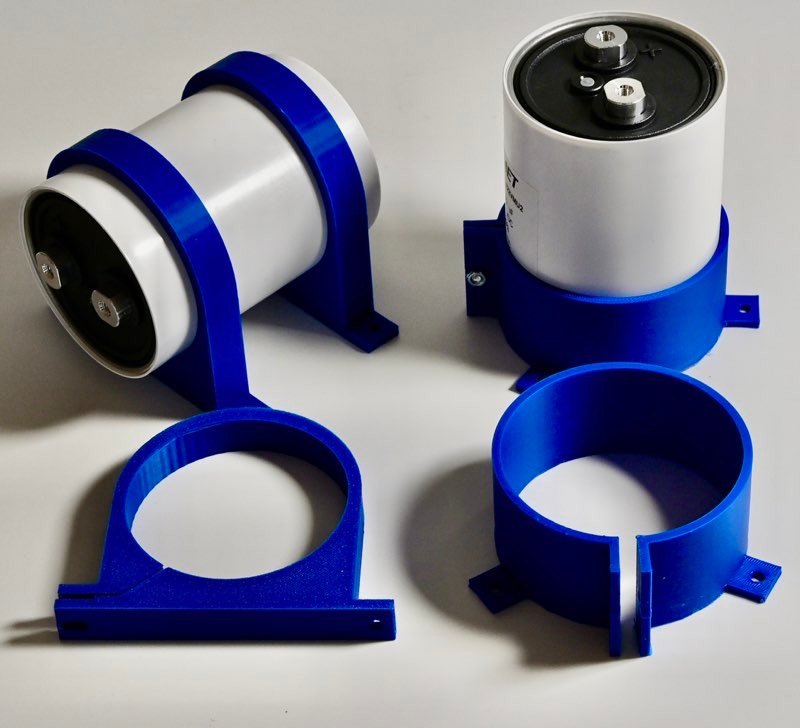

Auch die Halterung für den BUS-Elko kommt aus dem 3D-Drucker

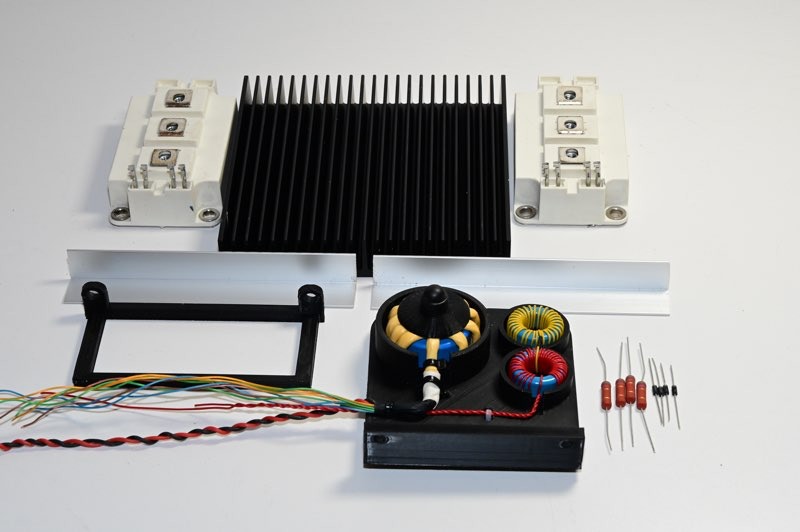

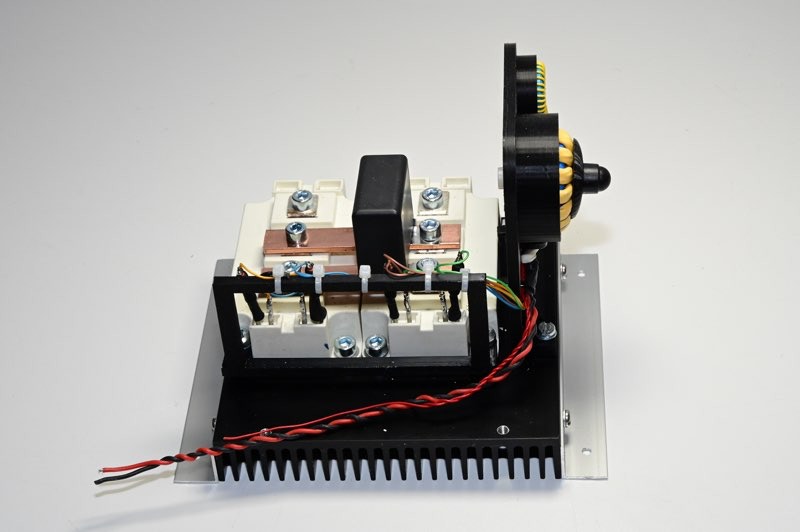

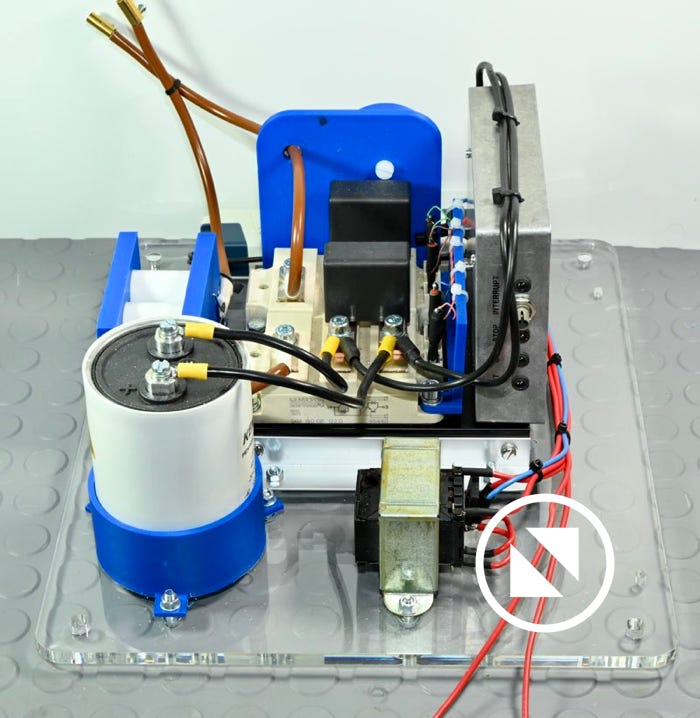

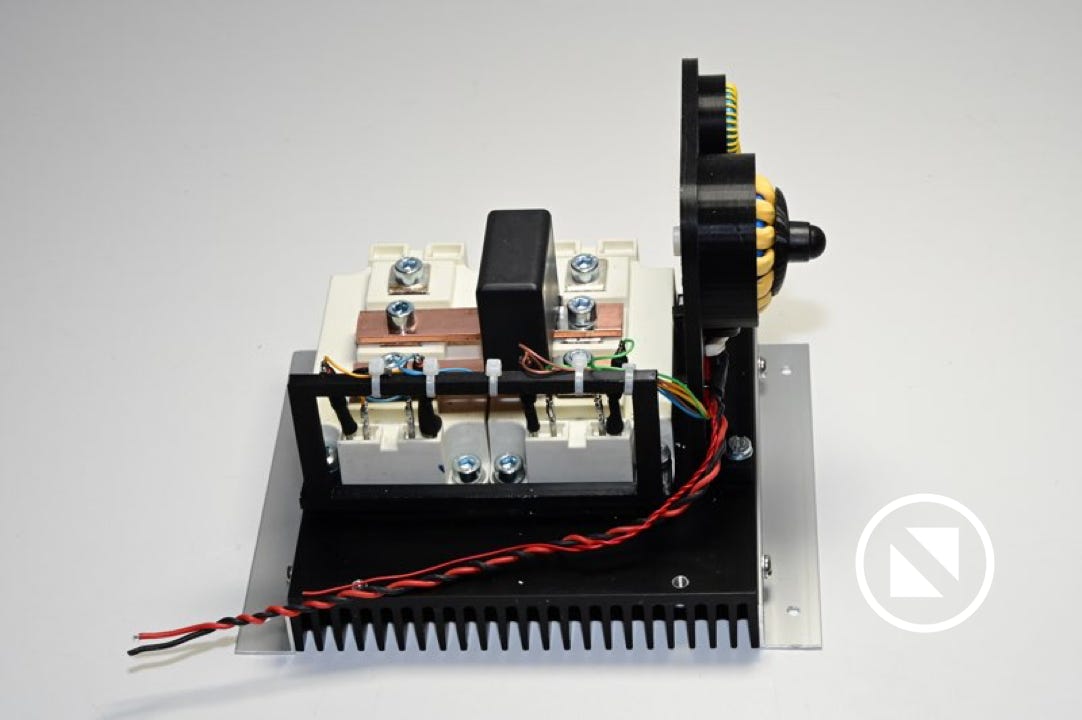

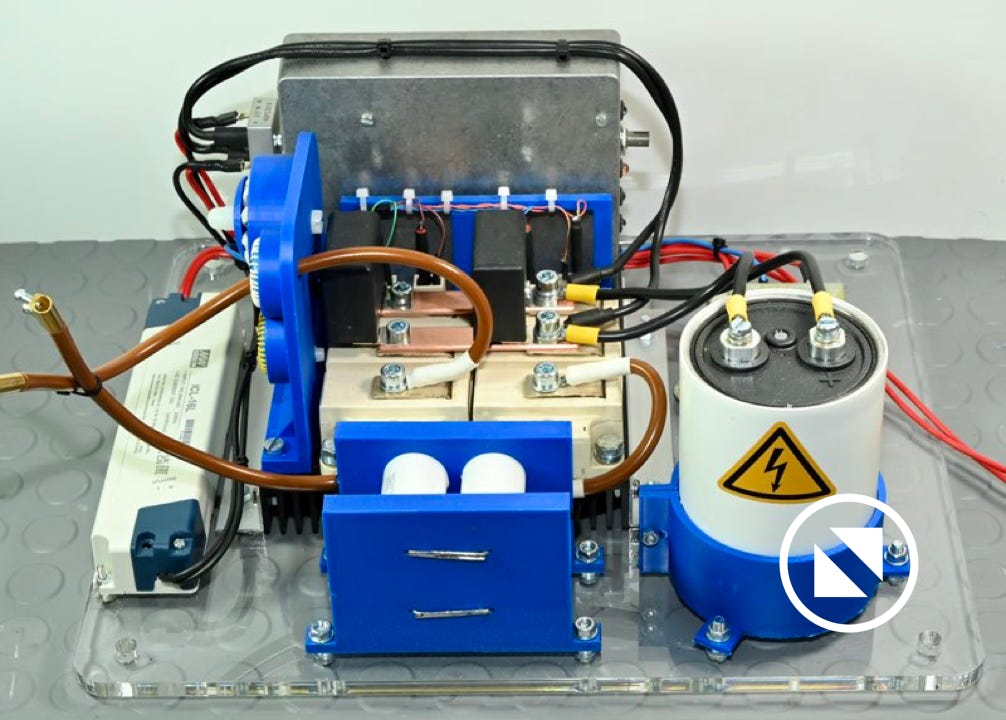

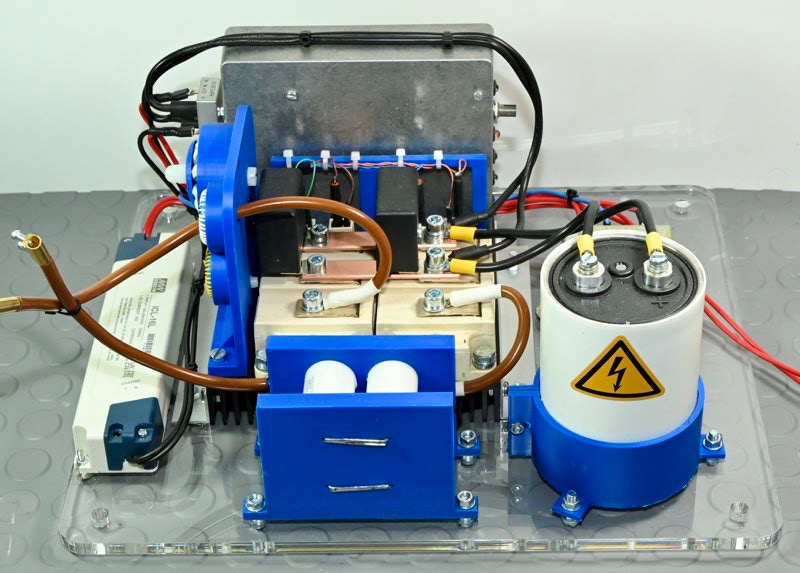

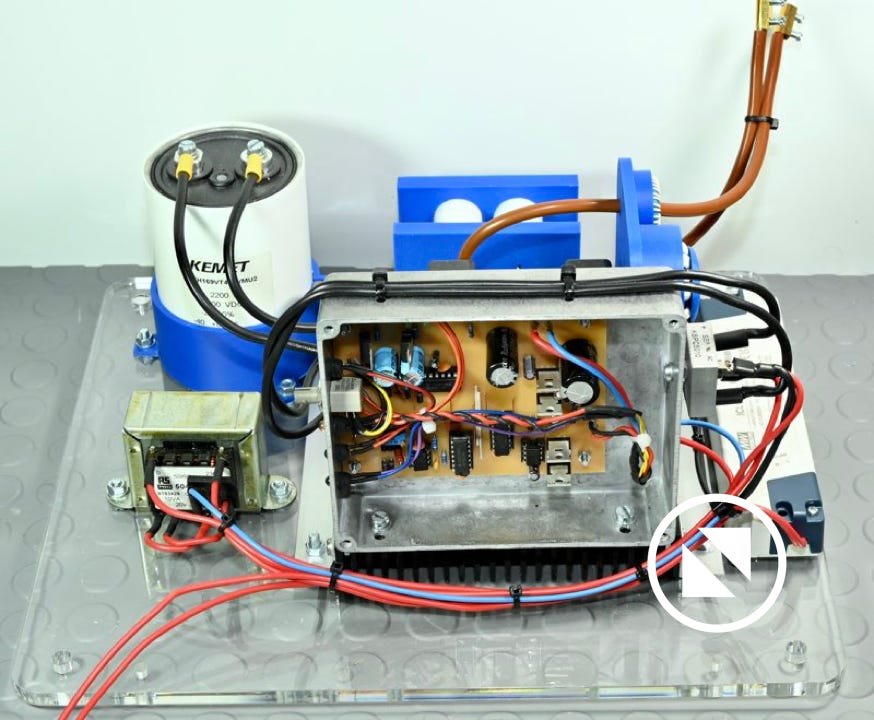

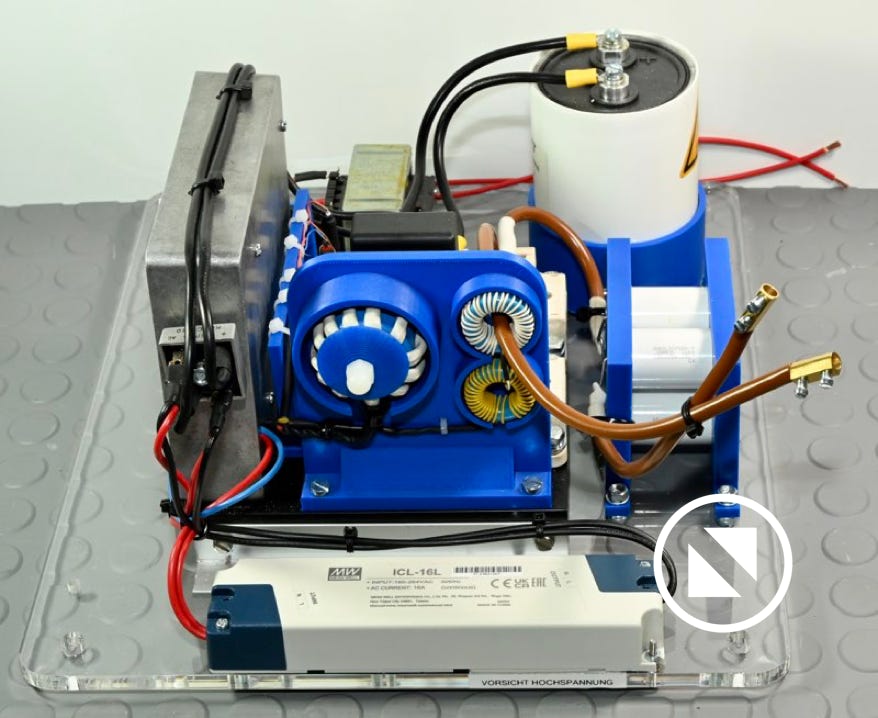

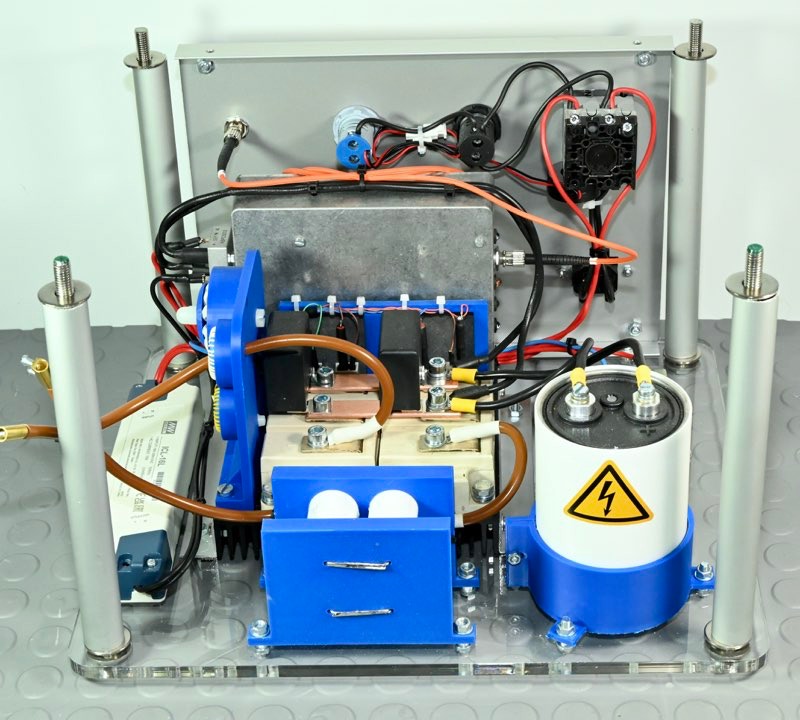

Die komplette Leistungselektronik wurde als kompakte Einheit auf einem Kühlkörper montiert.

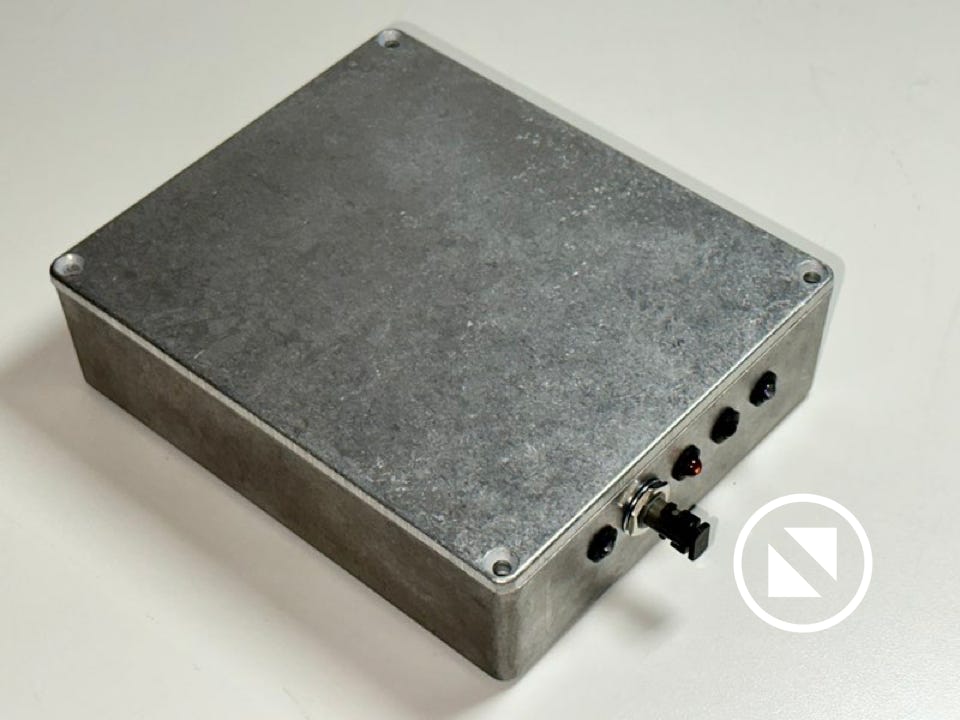

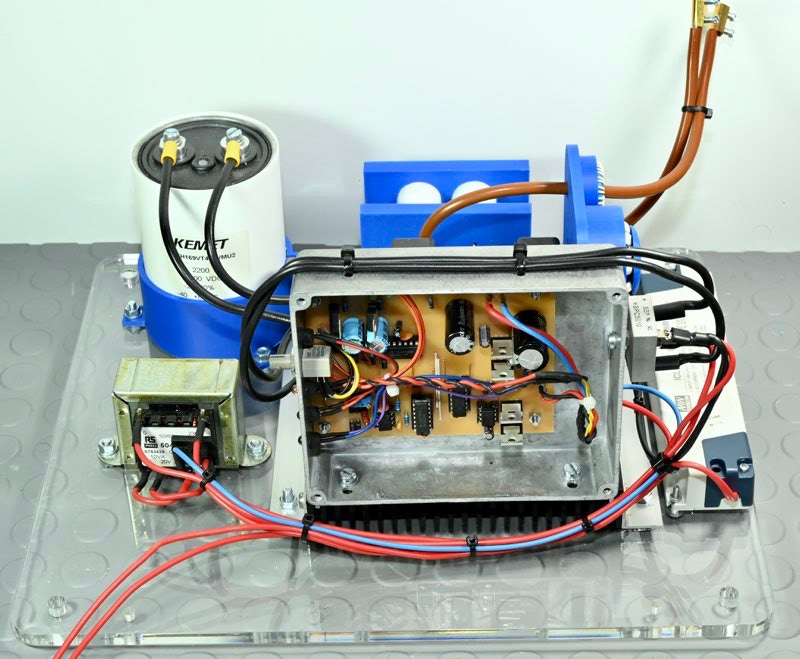

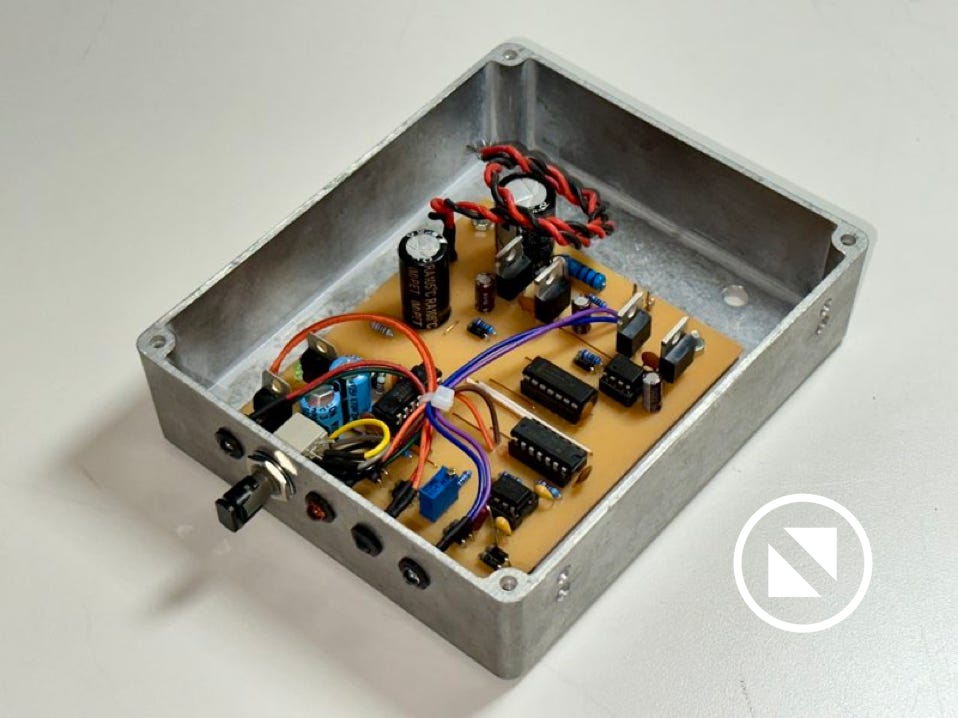

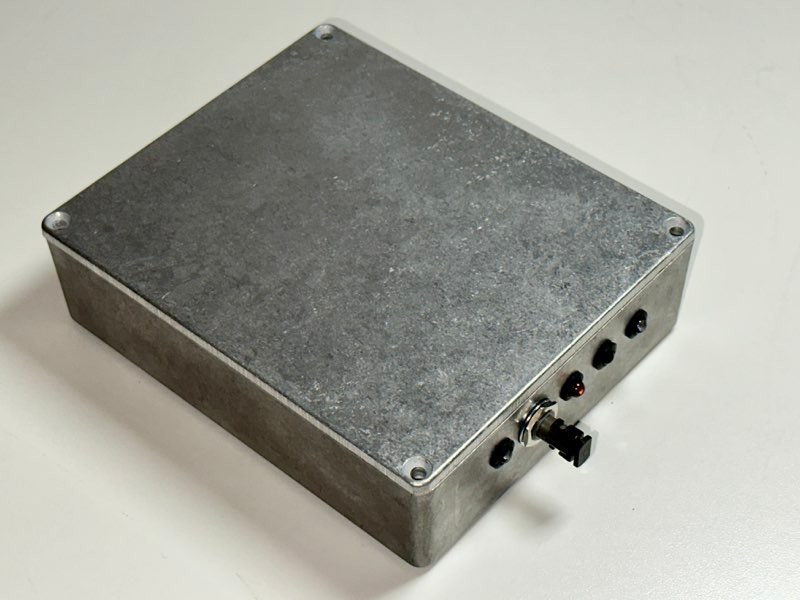

Die Steuerung wurde mit einem einfachen UD1 Controller nach Steve Ward aufgebaut und in einem HF-dichten Alu-Gehäuse untergebracht

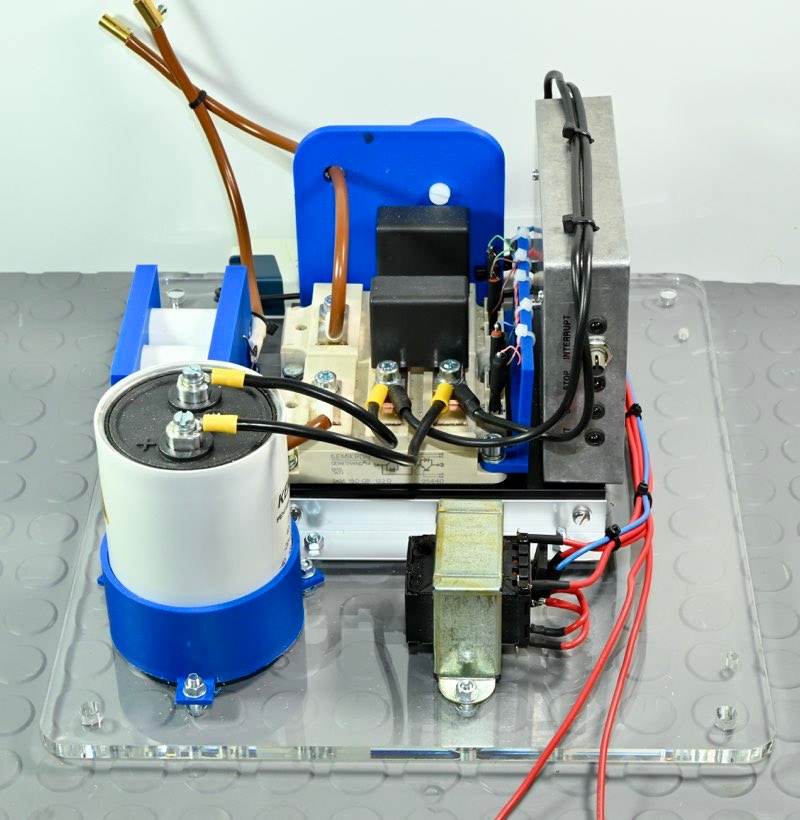

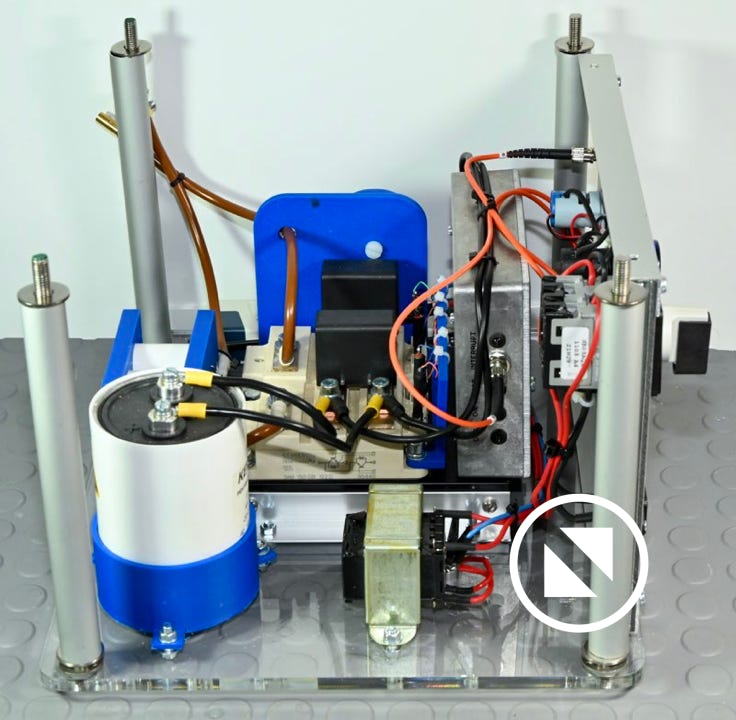

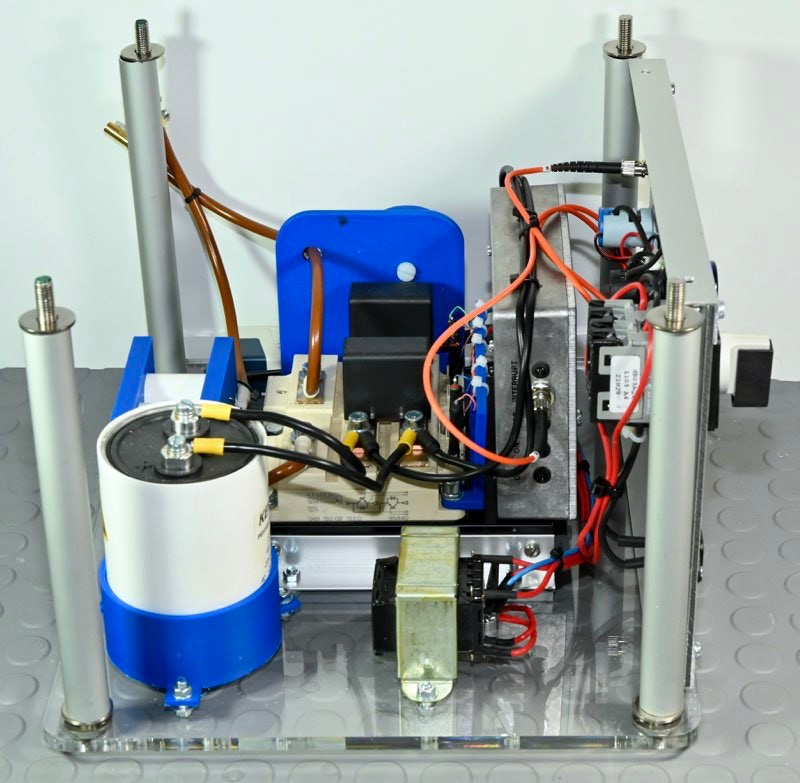

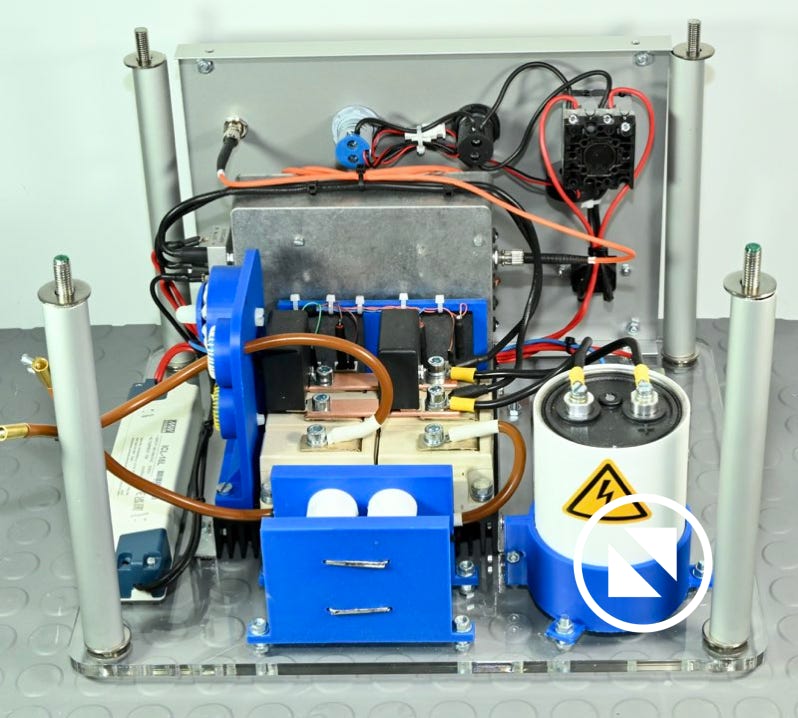

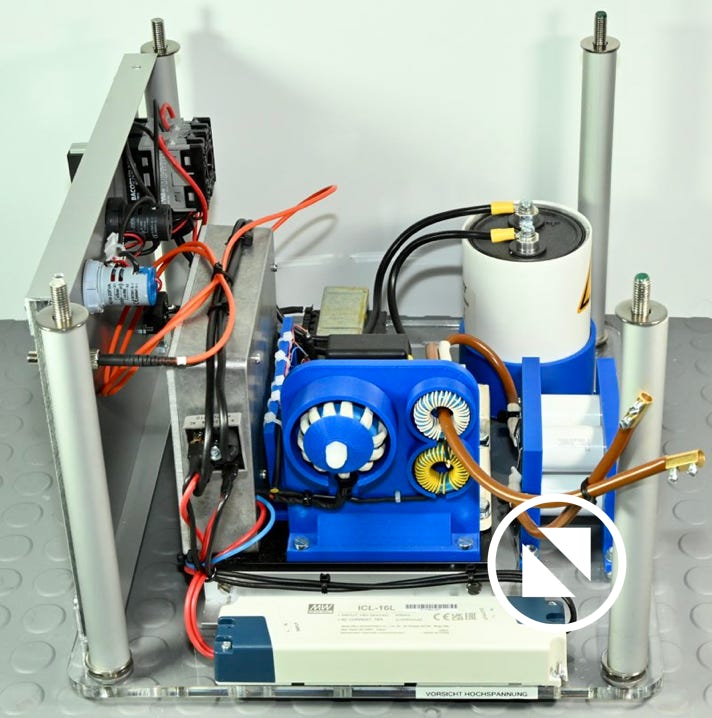

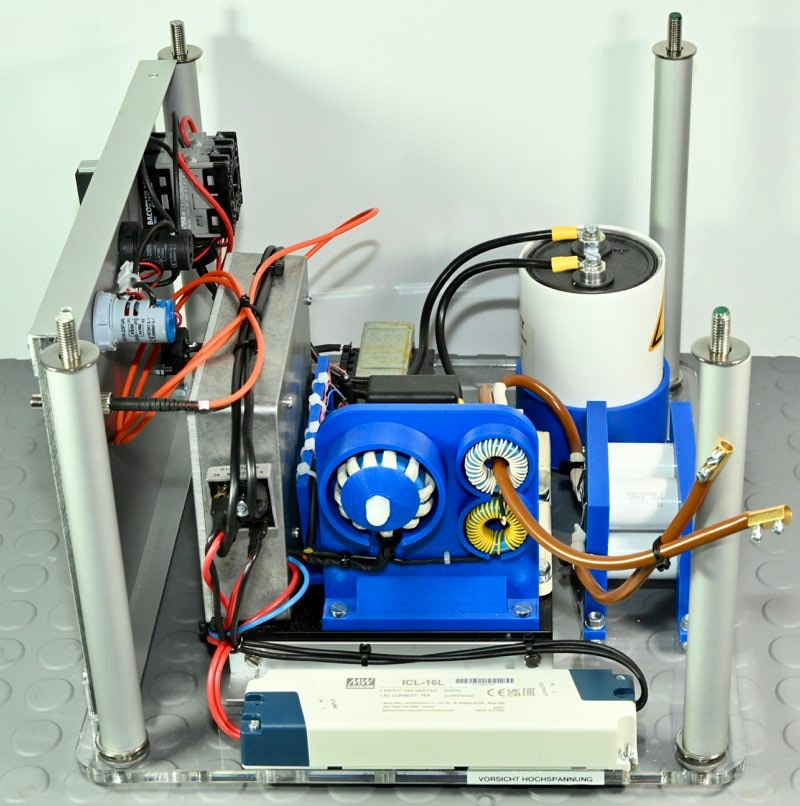

Alle Teile der Steuerung wurden auf einer Platte aus Acrylglas montiert, die gleichzeitig den Boden der DRSSTC darstellt

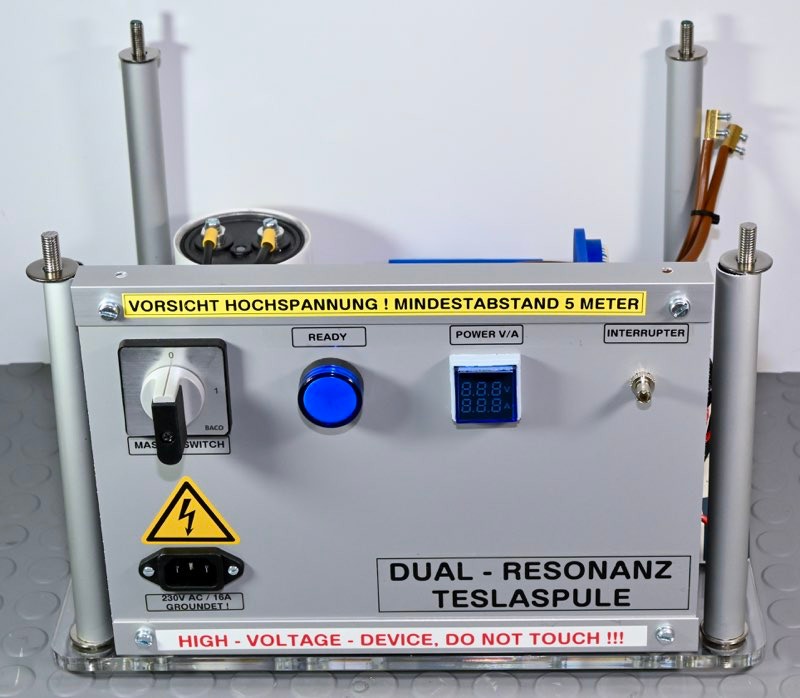

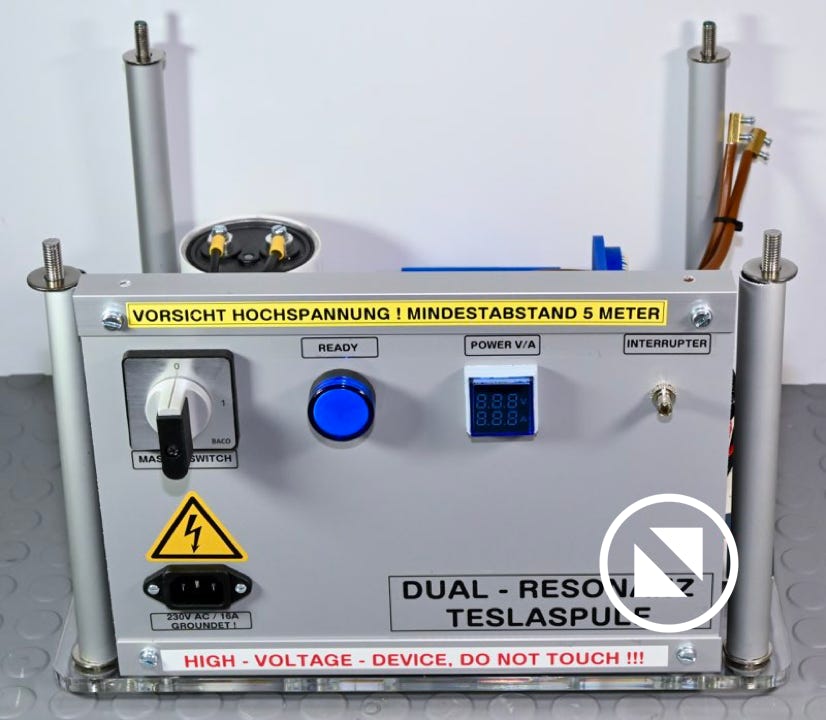

Für die Frontplatte wurde eine 3mm ALU DIBOND Platte verwendet

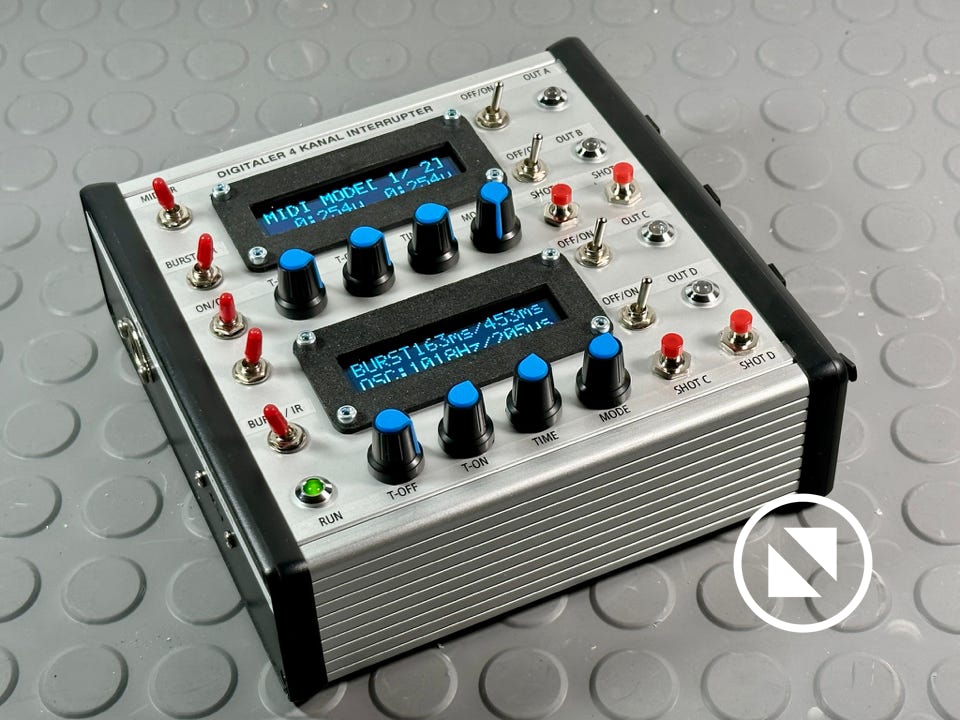

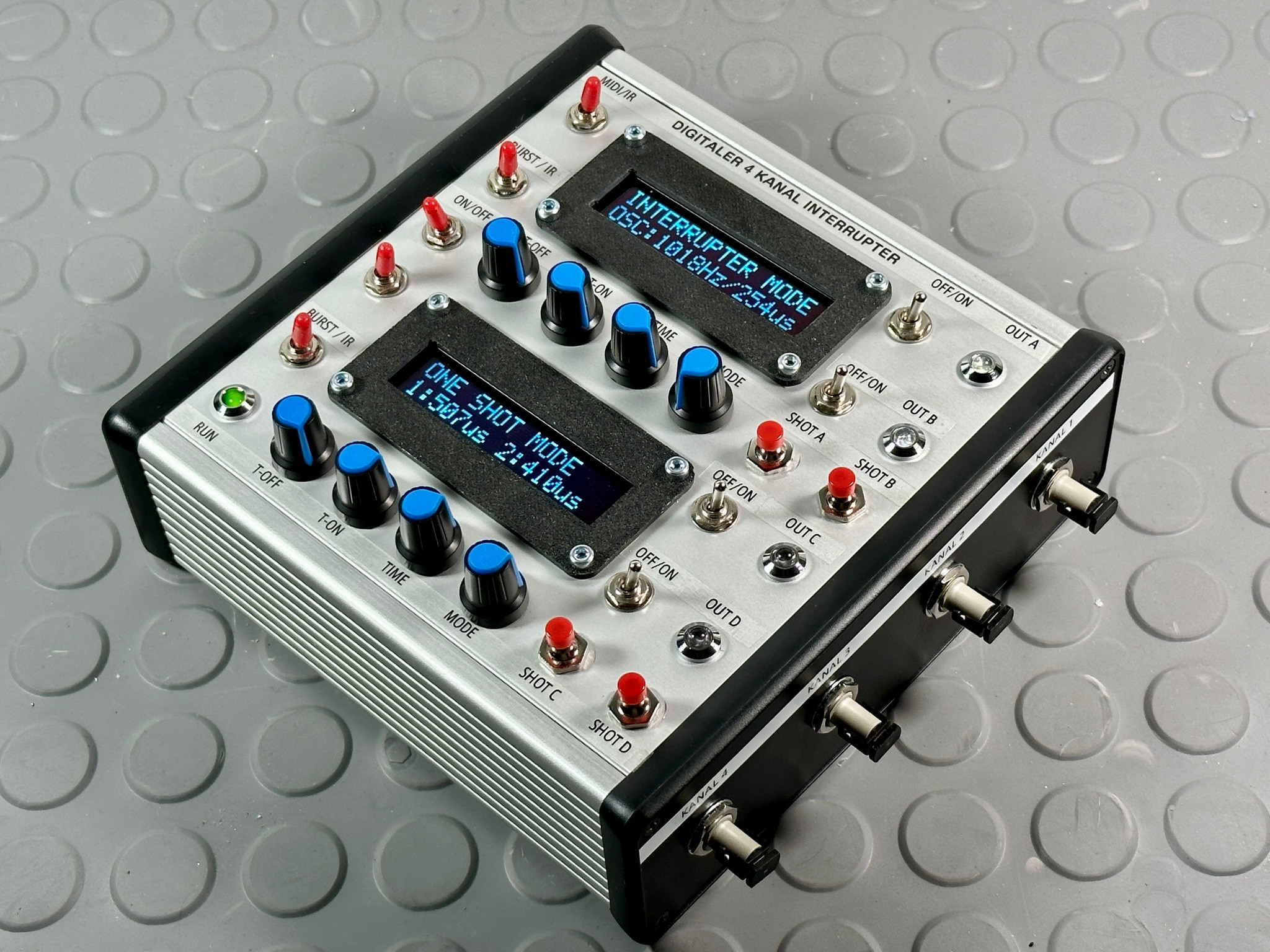

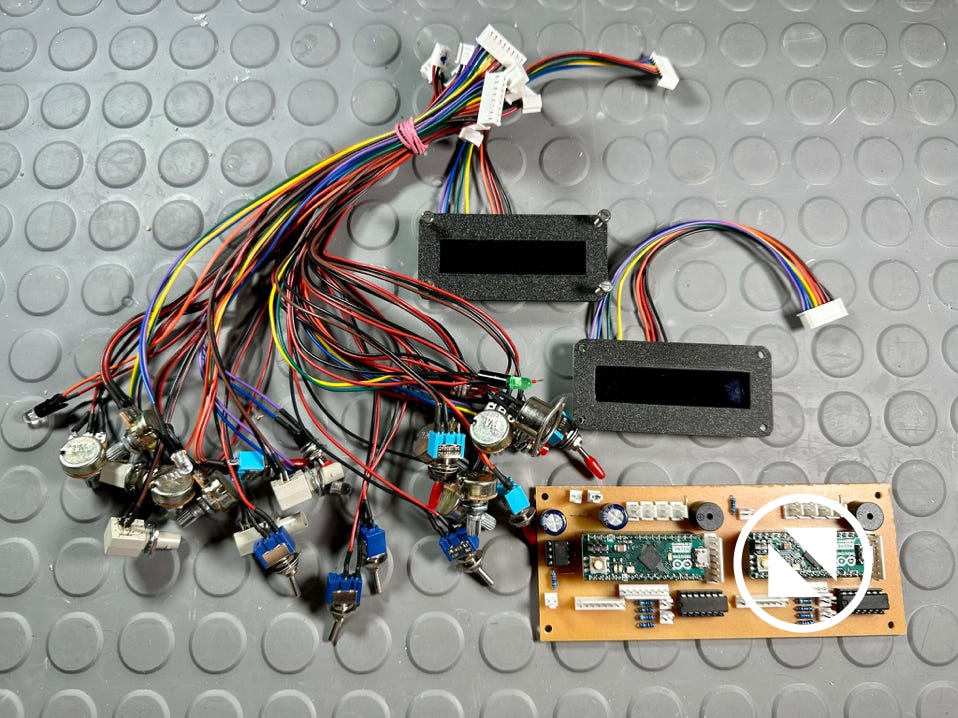

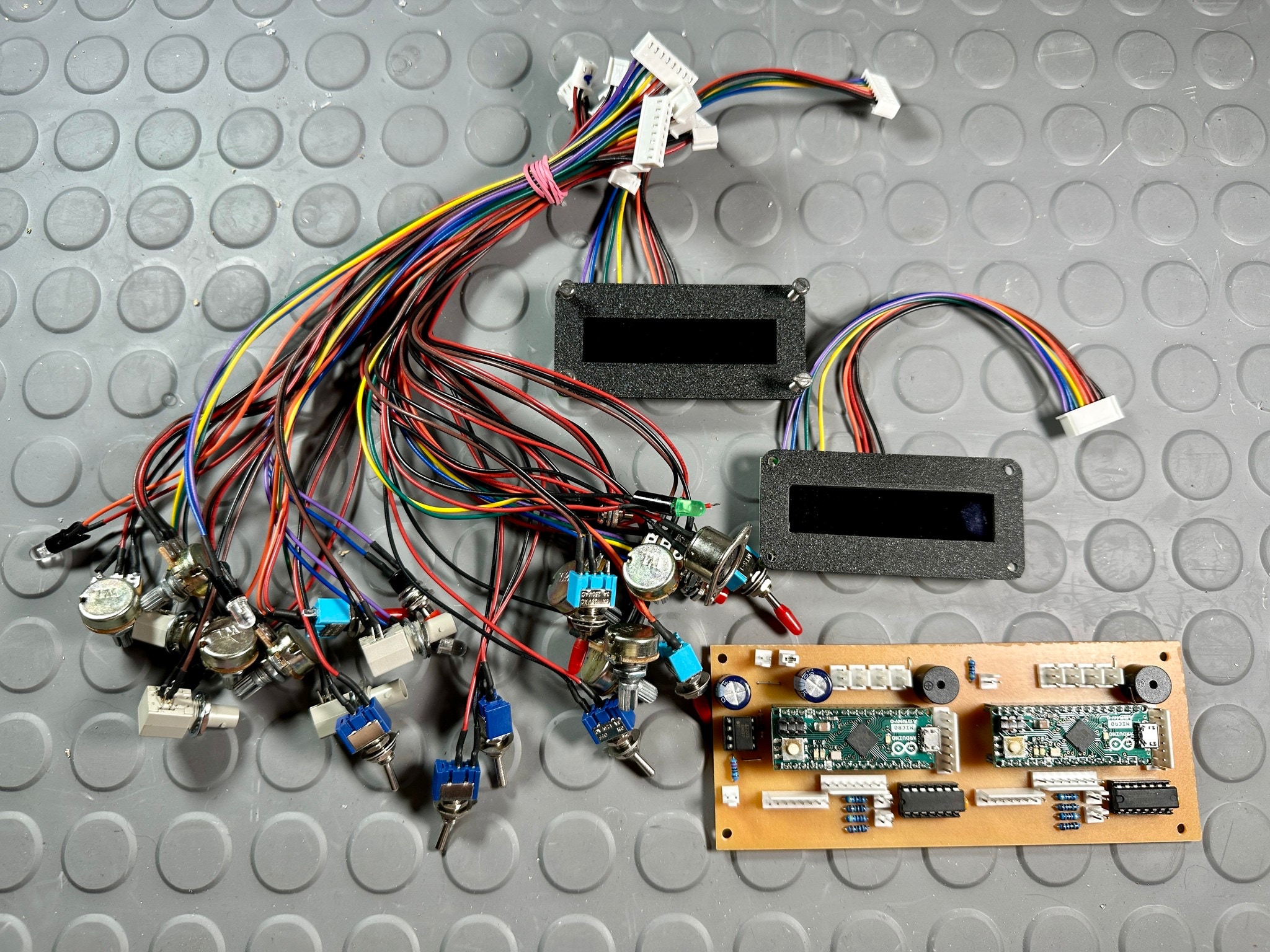

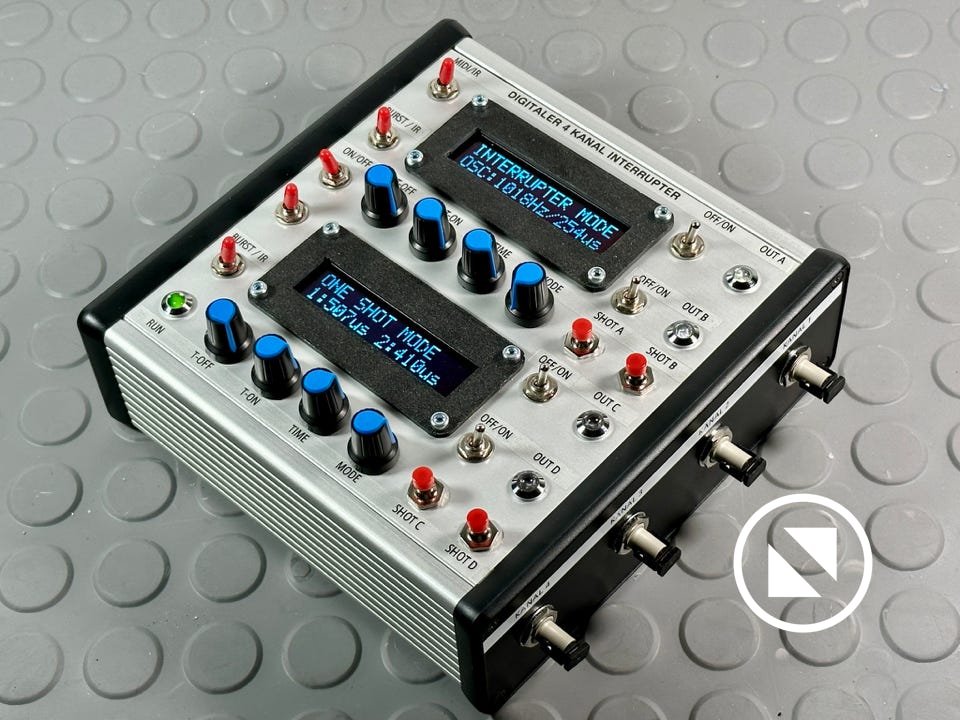

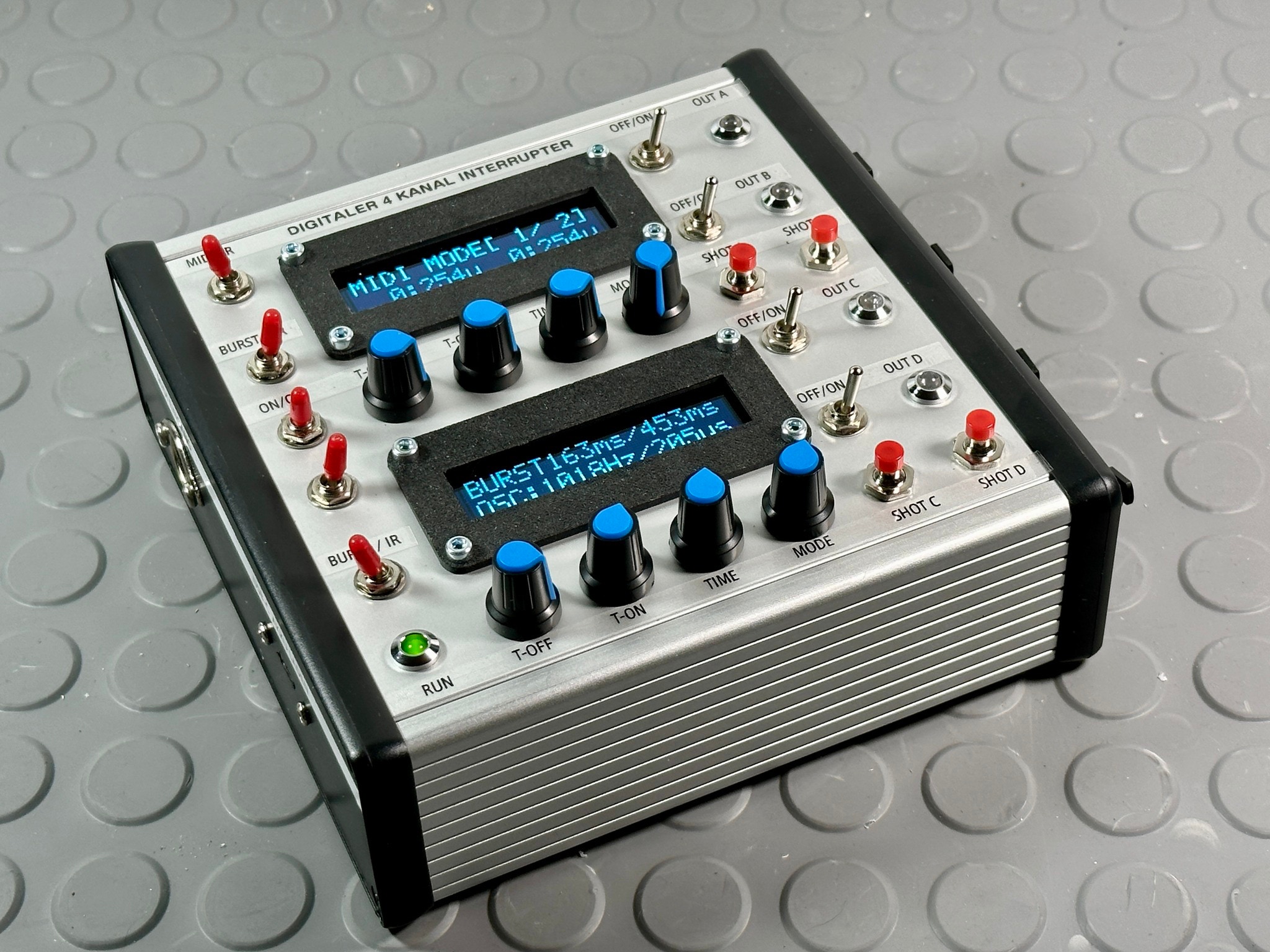

Das Steuergerät ist eine Entwicklung, basierend auf einem ARDUINO Prozessor mit OLED Display und 4 optischen Ausgangskanälen
